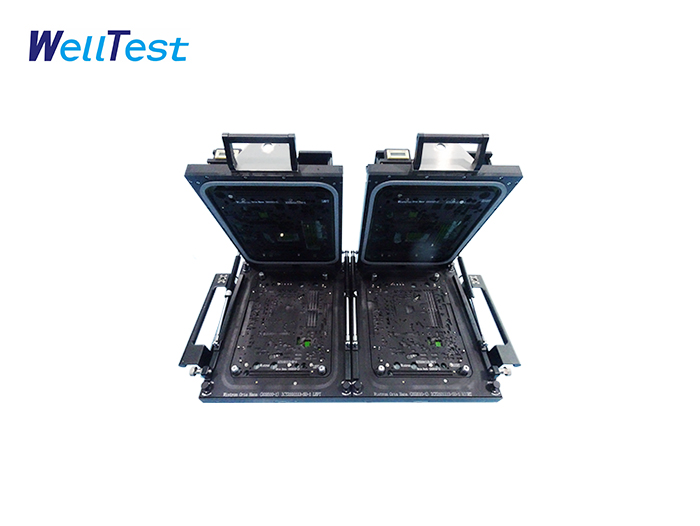

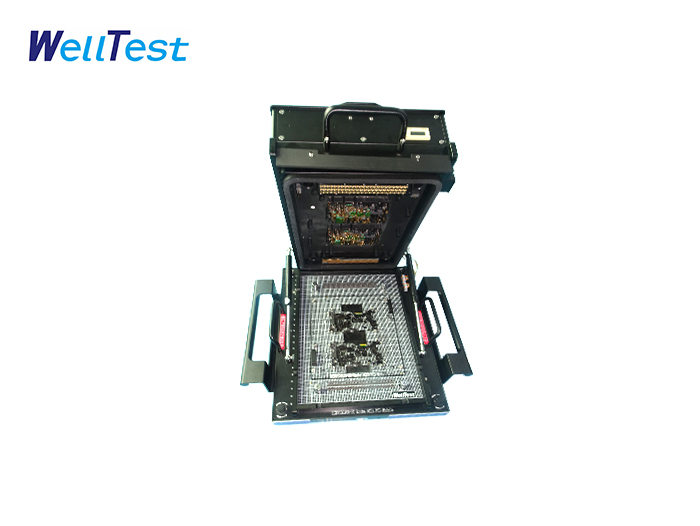

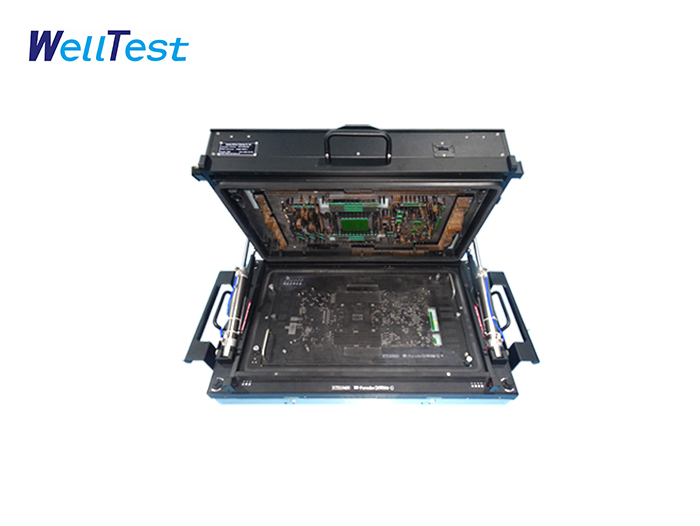

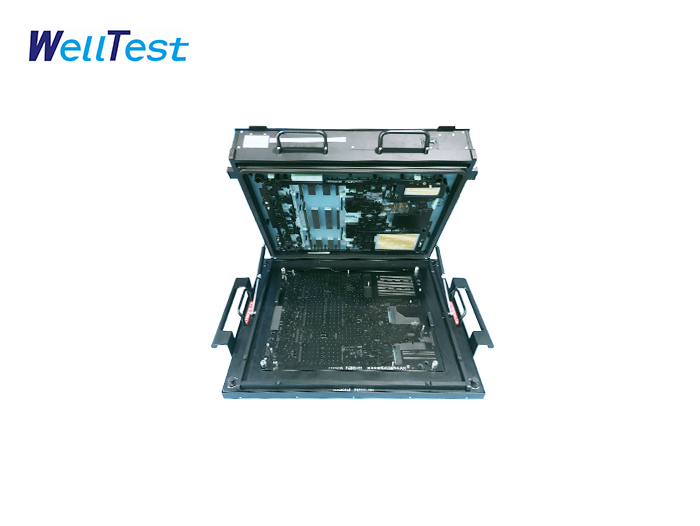

● Half bank真空夾具, Full bank 真空夾具，Half bank氣動夾具，F(xiàn)ull bank 氣動夾具
● 真空夾具：
－結構簡單，易于維護

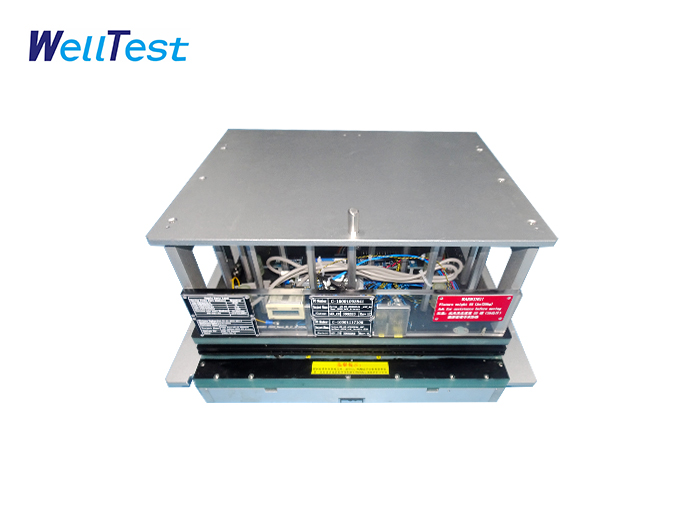

● 氣動夾具：
－治具下壓平穩，減少變形測試風險
－開放式結構具有較好的散熱性能
－治具下壓慢，對UUT沖擊小
－結構穩定，使用壽命長
| ● 真空夾具參數 | |
| 設計標準 | 標準 KIT 載板銑讓位工藝 縮孔技術 |
| 真空要求 | 0.6-0.8 bar |
| 夾具外形尺寸 | Half bank:535(L)*457(W)*190(H)m mFull bank:898(L)*457(W)*190(H)mm |
| 支持最大可測PCB尺寸 | Half bank:350(L)*350(W)mm Full bank:700(L)*500(W)mm |
| 支持最大可測點數 | Half bank: 2200pcs Full bank: 4400pcs |
| 重量 | Half: 25-45kg Full: 65-120kg |
| 顏色 | 黑色&白色 |
| 主要材料 | 鋁合金 |
| ● 氣動夾具參數 | |
| 設計標準 | 標準 KIT 載板銑讓位工藝 縮孔技術 |
| 氣壓要求 | 0.6-0.7Mpa |
| 夾具外形尺寸 | Half bank:535(L)*520 (W)*330(H)mm Full bank:873(L)*590(W)*330(H)mm |
| 支持最大可測PCB尺寸 | Half bank:350(L)*350(W)mm Full bank:600(L)*400(W)mm |
| 支持最大可測點數 | Half bank: 2200pcs Full bank: 4400pc |
| 重量 | Half: 40-85kg Full: 100-140kg |
| 顏色 | 黑色&白色 |
| 主要材料 | 鋁合金 |
